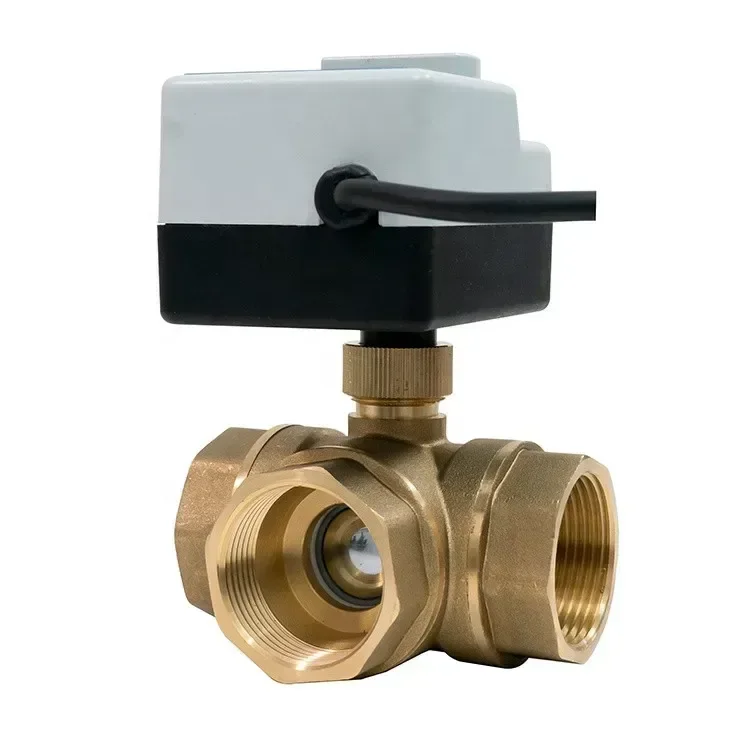

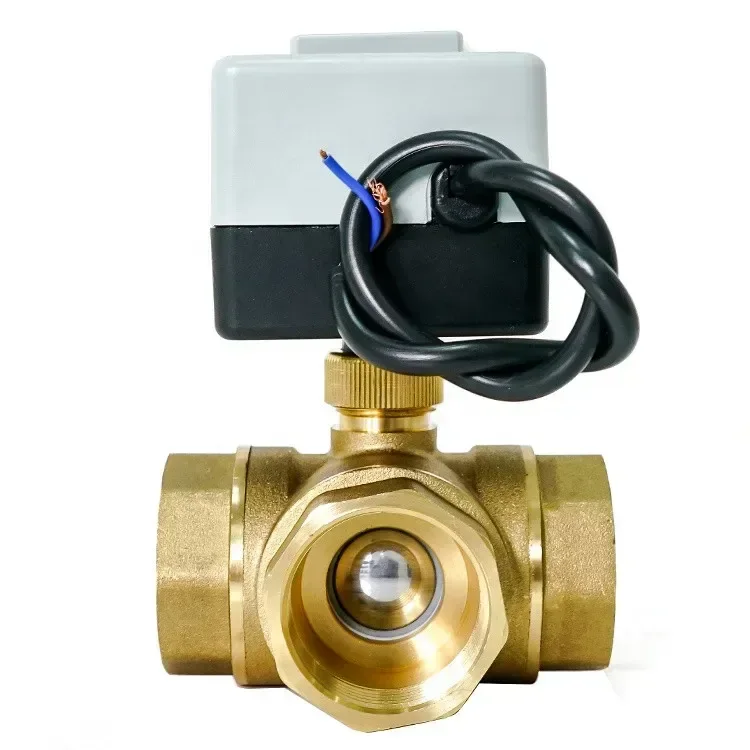

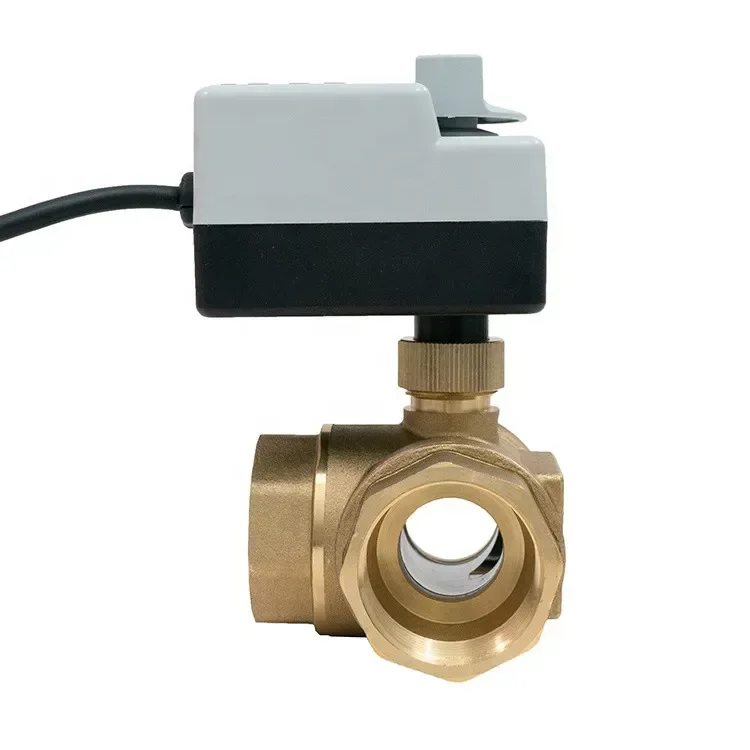

3-ходовой шаровой клапан Tervix™ Pro Line ORC DN15 ½" ВР, НВ, kvs-11

Принцип дії

1. Тип клапана: 3-ходовий кульовий клапан

   Ключова відмінність цього клапана від двоходових полягає у наявності трьох портів для підключення трубопроводів. Це дає йому унікальні можливості з керування потоками:

   • Змішування (Mixing Valve): Клапан може приймати два різні вхідні потоки (наприклад, один гарячий, один холодний) і змішувати їх у певній пропорції для отримання бажаної температури на одному вихідному порті. Це ідеально для підтримки стабільної температури в системах гарячого водопостачання або для створення зон з різною температурою в системах опалення.
   • Розділення / Відведення (Diverting Valve): Клапан може приймати один вхідний потік і направляти його в один із двох різних вихідних портів. Наприклад, теплоносій може бути направлений або в радіаторний контур, або в контур теплої підлоги.
   • Перемикання (Switching Valve): Може використовуватися для повного перемикання потоку з одного напрямку на інше. Зазвичай такі клапани мають L-подібний або T-подібний отвір у кулі, що визначає логіку перемикання потоків. Для точного розуміння схеми руху потоків необхідно уточнити конфігурацію кулі (L-порт або T-порт). Для даної моделі Tervix Pro Line ORC, швидше за все, використовується T-подібний порт для змішування/розділення.

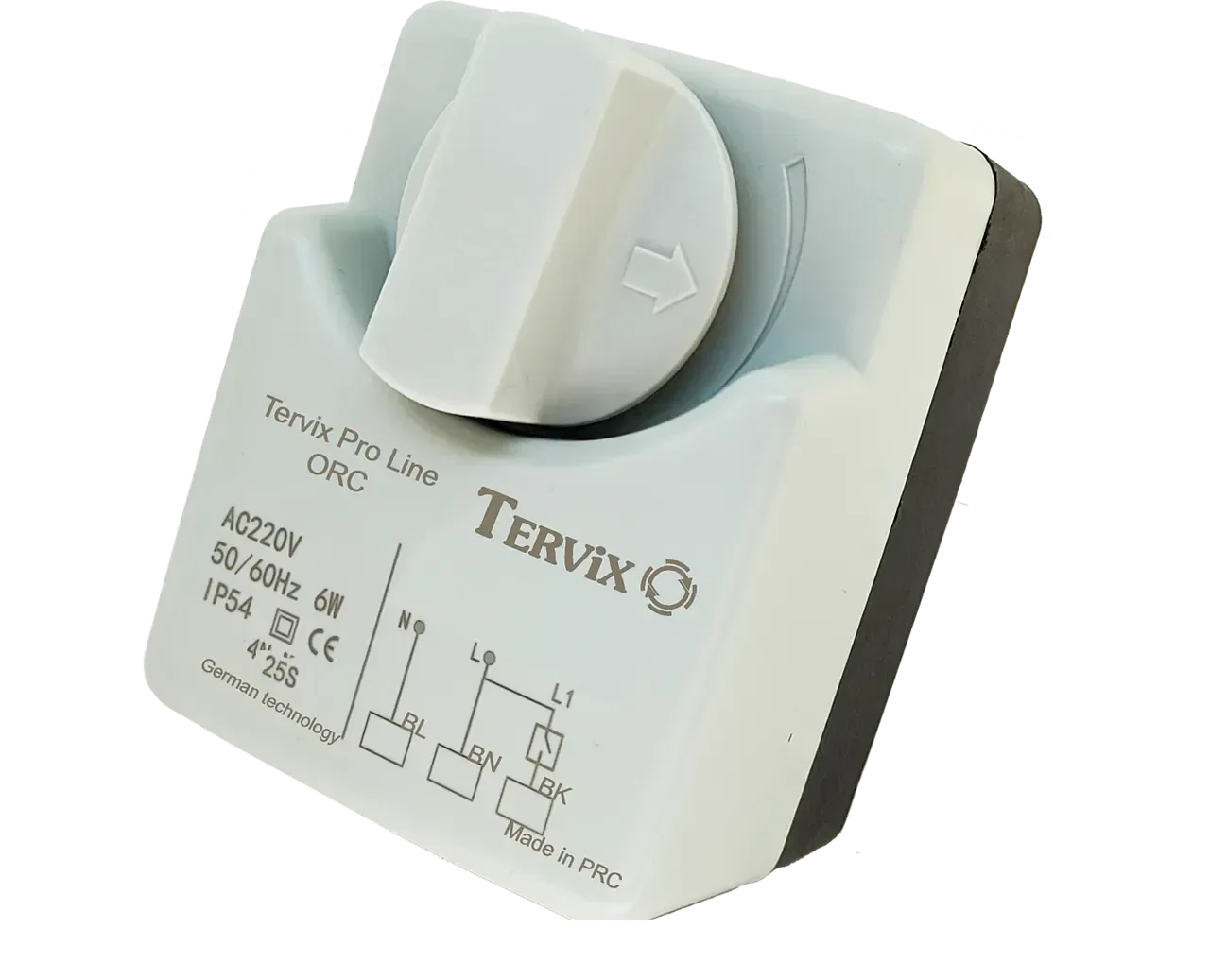

Електропривід

• Автоматизація та точність: Клапан оснащений електричним приводом, який керує обертанням кулі. Це дозволяє автоматизувати процес керування, виключаючи необхідність ручного втручання.
• Інтеграція в системи керування: Завдяки електроприводу, клапан легко інтегрується в різні системи автоматизації: "розумний дім", системи керування опаленням (BMS), вентиляцією, кондиціонуванням повітря (HVAC) та водопостачанням. Це дозволяє здійснювати дистанційне керування та програмувати режими роботи.
• Плавне позиціонування: Електропривід забезпечує плавне та точне переміщення кулі, що сприяє стабільному регулюванню та запобігає гідроударам.

Технічні параметри

• DN15 (Номінальний діаметр 15 мм): Позначає внутрішній діаметр проточної частини клапана. Це стандартний і широко використовуваний розмір для кінцевих споживачів у побутових та невеликих комерційних системах.
• ½" ВР (Внутрішня різьба): Стандартний приєднувальний розмір ½ дюйма з внутрішньою різьбою, що забезпечує зручне та герметичне підключення до більшості стандартних трубопроводів.
• Тип дії приводу: НЗ (нормально-закритий). У контексті 3-ходових клапанів "НЗ" зазвичай вказує на те, як клапан позиціонується за відсутності живлення (наприклад, "нормально-закритий" за одним із проходів). Для цього клапана, найбільш імовірно, привід має логіку, при якій за відсутності живлення потік спрямований за замовчуванням через один із портів (наприклад, прямий прохід відкритий, а обхідний закритий або навпаки), а "НЗ" означає, що при відключенні живлення клапан повертається у це безпечне положення. Для точного розуміння "нормального" положення необхідно звіритися з технічним паспортом виробу.
• Kvs-11 (Коефіцієнт пропускної здатності 11 м³/год):
  • Kvs — це важливий гідравлічний параметр, який показує, який об'єм води (у кубічних метрах) пройде через повністю відкритий клапан (або по одному з відкритих каналів у 3-ходовому клапані) за годину при перепаді тиску в 1 бар і температурі води від 5 до 30 °C.
  • Значення Kvs-11 для DN15 є досить високим показником. Це свідчить про хорошу пропускну здатність клапана для його діаметра, що дозволяє йому ефективно працювати в системах з помірними та навіть відносно високими витратами, мінімізуючи втрати тиску та забезпечуючи стабільний гідравлічний режим.

Сфери застосування

Завдяки своїм багатофункціональним можливостям та технічним характеристикам, клапан Tervix™ Pro Line ORC DN15 ½" ідеально підходить для:

• Систем опалення:
  • Змішувальні вузли: Для підтримки стабільної температури теплоносія в контурах теплої підлоги, радіаторних системах або зонах з різними температурними режимами.
  • Перемикання контурів: Направлення потоку між різними частинами опалювальної системи (наприклад, між бойлером і буферною ємністю).
• Систем гарячого водопостачання (ГВП):
  • Антиопіковий захист: Змішування гарячої води з бойлера з холодною для подачі в точки водорозбору води безпечної температури.
  • Підтримання температури: У рециркуляційних контурах ГВП.
• Систем кондиціонування та вентиляції (HVAC): Керування потоками теплоносія або холодоносія у фанкойлах, теплообмінниках, чилерах для підтримки заданих кліматичних параметрів.
• Сонячних систем опалення: Для ефективного розподілу теплоносія між сонячними колекторами, баком-акумулятором та споживачами.
• Промислових процесів: У мало- та середніх промислових системах, де потрібне точне змішування, розділення або перемикання неагресивних рідин.

Tervix™ Pro Line ORC DN15 ½" ВР, НЗ, kvs-11 — це надійний, універсальний та ефективний компонент, який значно спрощує автоматизацію та оптимізацію роботи гідравлічних систем, забезпечуючи високу точність керування потоками, що, у свою чергу, сприяє підвищенню енергоефективності та комфорту.
