Опис
Основне призначення та принцип роботи:
Чотириходові клапани, такі як Afriso ARV 485, виконують кілька важливих функцій:
- Змішування: Вони змішують гарячий теплоносій, що надходить від котла, з охолодженою водою, що повертається із системи опалення ("обратка"). Це дозволяє досягти оптимальної температури для подачі в опалювальний контур (наприклад, радіатори або тепла підлога).
- Захист котла від низькотемпературної корозії: Це особливо важливо для твердопаливних котлів. Клапан забезпечує, щоб до котла поверталася вода з достатньо високою температурою, запобігаючи утворенню конденсату та корозії в камері згоряння та димоході, що значно подовжує термін служби котла.
- Розділення потоків: Клапан ефективно розділяє потоки, забезпечуючи одночасну подачу теплоносія в опалювальну систему та повернення частини його до котла для повторного нагріву.
Ключові характеристики та особливості:

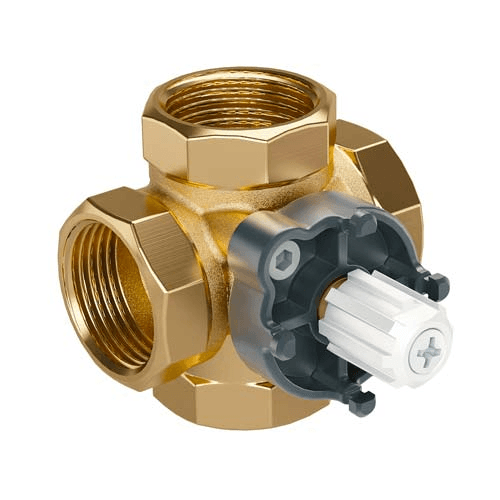

- Тип клапана: Чотириходовий змішувальний поворотний клапан.

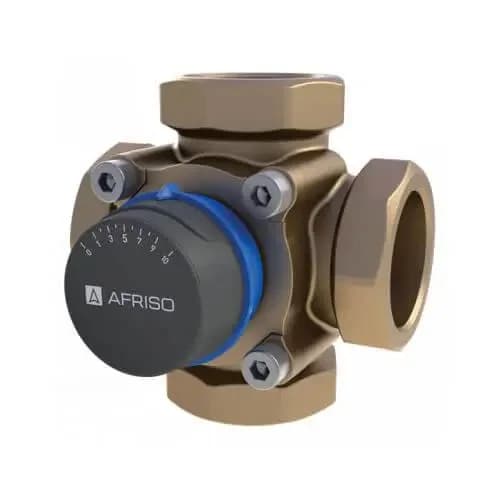

- Управління: Ручне. Клапан оснащений зручною ручкою з чіткою шкалою від 0 до 10, що дозволяє легко та точно регулювати положення затвора.
- Виробник: Afriso (Німеччина). Відомий бренд, який гарантує високу якість та надійність продукції.
- Модель: ARV 485 ProClick. Серія ProClick відрізняється продуманою конструкцією для зручності монтажу та використання, а також можливістю подальшої установки електроприводу (хоча ця модель ручна, система ProClick дозволяє це зробити).

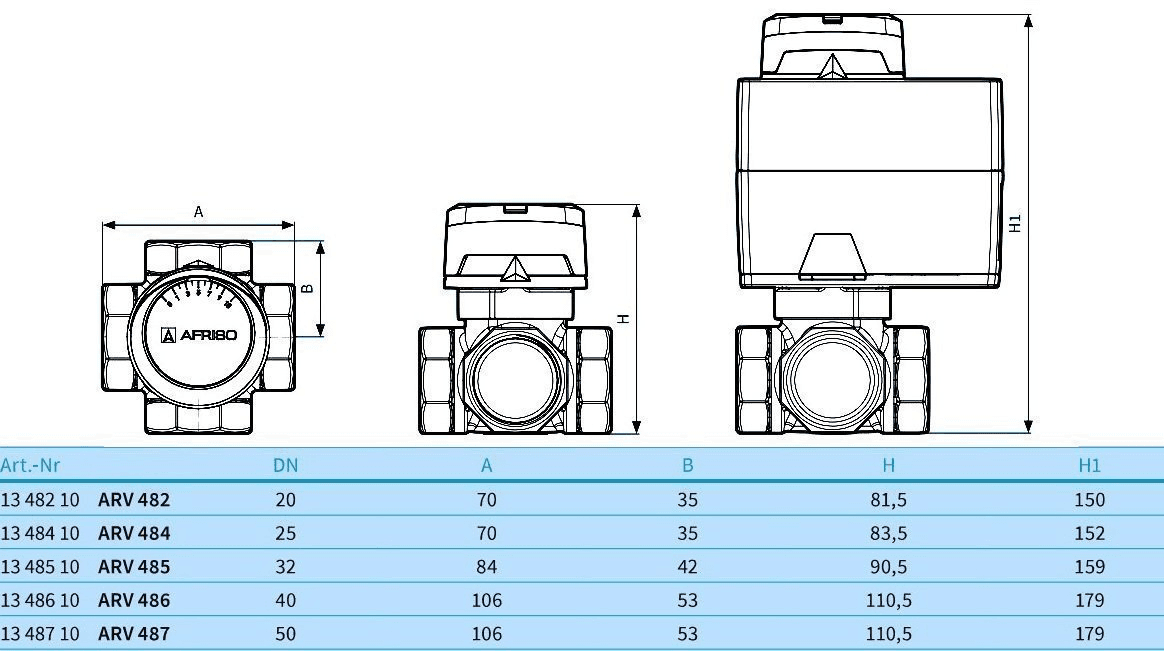

- Діаметр підключення: Rp 1 1/4" (DN32). Це номінальний діаметр, що відповідає різьбі 1 1/4 дюйма. Він підходить для систем середньої потужності.
- Коефіцієнт пропускної здатності (kvs): 16 м³/год. Цей параметр означає, що при повністю відкритому клапані та перепаді тиску в 1 бар через нього пройде 16 кубічних метрів води за годину. Це забезпечує достатній потік для більшості побутових та комерційних систем опалення.
- Матеріал корпусу: Латунь. Латунь є міцним, стійким до корозії матеріалом, що гарантує довгий термін служби та надійну роботу клапана.
- Діапазон робочих температур: Від +5°C до +110°C.
- Максимальний робочий тиск: До 10 бар.
- Зручність монтажу: Завдяки восьмигранним патрубкам підключення монтаж клапана за допомогою ключа є простим та зручним.
- Двостороння шкала: Наявність двох шкал (від 0 до 10 та від 10 до 0) дозволяє встановлювати клапан у будь-якому зручному положенні без втрати читабельності показників.
- Низький відсоток витоку: Покращена внутрішня конструкція клапанів ARV зменшує відсоток витоку рідини, що підвищує ефективність системи.
Переваги чотириходових клапанів Afriso ARV 485:
- Надійний захист котла: Ефективно оберігає котел від руйнівної низькотемпературної корозії.
- Точне ручне регулювання: Дозволяє користувачеві точно налаштувати температуру в опалювальному контурі.
- Довговічність: Високоякісні матеріали та німецьке виробництво забезпечують тривалий термін служби.
- Гнучкість встановлення: Компактний дизайн та двостороння шкала полегшують монтаж у різних конфігураціях.
- Можливість подальшої автоматизації: Хоча клапан ручний, його система ProClick дозволяє легко встановити електричний сервопривід Afriso ARM у майбутньому, якщо ви вирішите автоматизувати керування.
Застосування:
Чотириходовий клапан Afriso ARV 485 ProClick Rp 1 1/4" DN32 kvs 16 м³/год ідеально підходить для:
- Твердопаливних котлів: Для обов'язкового захисту котла від холодної "обратки" та продовження його терміну служби.
- Систем радіаторного опалення: Для точного контролю температури в подавальній лінії.
- Невеликих та середніх систем опалення: В приватних будинках, котеджах.
- Систем, де потрібен надійний та простий ручний контроль температури.
Цей клапан є чудовим вибором для тих, хто шукає надійне, довговічне та функціональне рішення для ручного керування температурою в своїй системі опалення.
