Опис

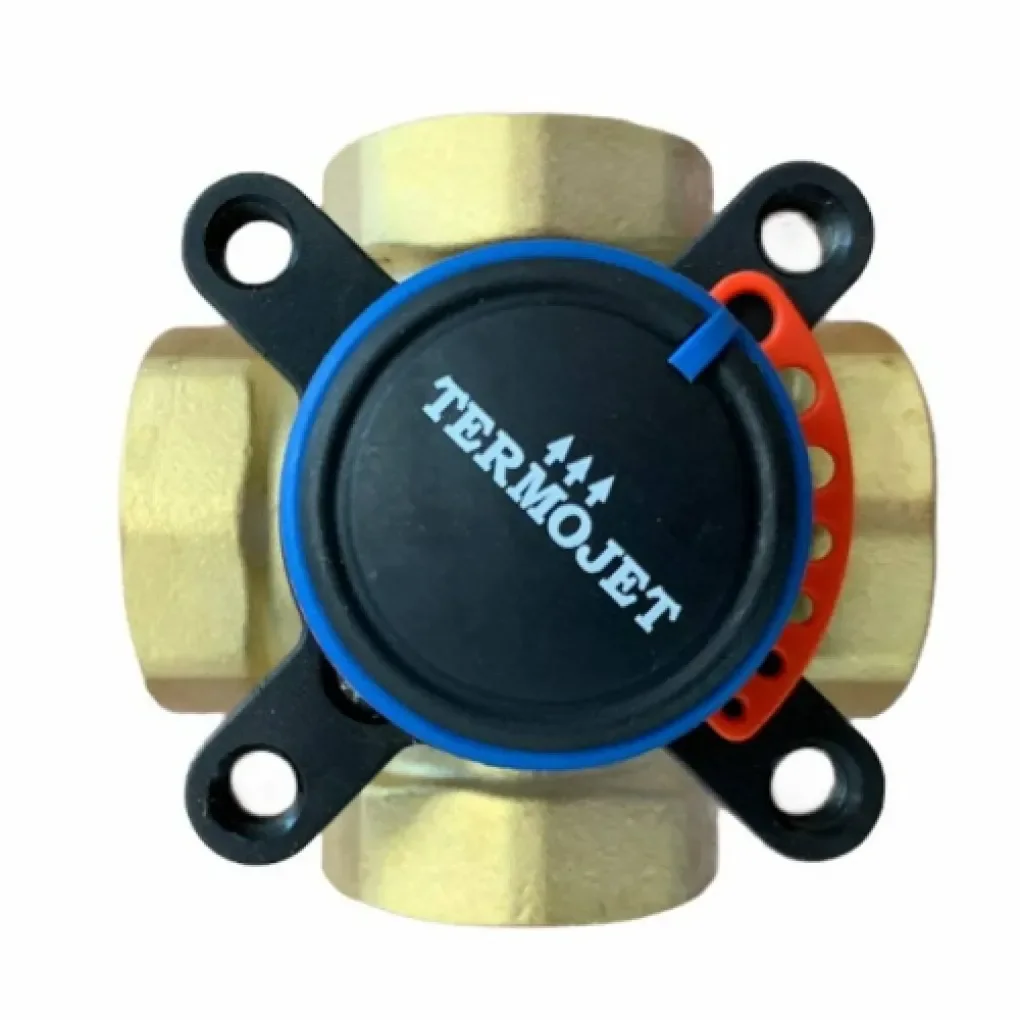

Матеріали та конструкція
- Корпус: Виготовляється з високоякісної латуні (часто з нікельованим або хромованим покриттям), що забезпечує відмінну стійкість до корозії, високу міцність та довговічність в умовах різних температур і тисків.
- Запірний елемент: Всередині клапана знаходиться спеціальний поворотний елемент (наприклад, ротор), який одночасно регулює чотири потоки. Це дозволяє змішувати та розділяти потоки синхронно та ефективно.
- Ущільнення: Виконані зі зносостійких полімерних матеріалів (наприклад, EPDM, PTFE), що гарантують герметичність та надійність при тривалій експлуатації.

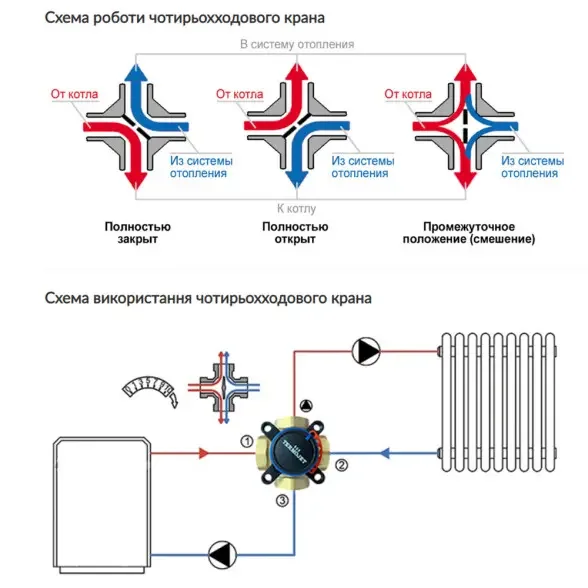

Принцип роботи
Чотириходовий клапан має чотири патрубки, які підключаються наступним чином:
- Вхід 1 (котел подача): Гарячий теплоносій, що виходить з котла.
- Вхід 2 (опалювальний контур зворотна лінія): Охолоджений теплоносій, що повертається із системи опалення (наприклад, радіаторів або теплої підлоги).
- Вихід 1 (котел зворотна лінія): Теплоносій, що повертається до котла. Завдяки змішуванню з гарячим потоком, його температура буде вищою, ніж температура води з опалювального контуру.
- Вихід 2 (опалювальний контур подача): Змішаний теплоносій, що подається в систему опалення з точно заданою температурою.
Поворот внутрішнього елемента клапана одночасно регулює співвідношення змішуваних потоків, забезпечуючи оптимальну температуру як для захисту котла, так і для комфорту в опалювальних приміщеннях.
Сфери застосування
Чотириходові змішувальні клапани Termojet™ RMV04 DN32 1¼" ЗР, Kvs 18 найчастіше застосовуються в:
- Системах опалення з твердопаливними котлами: Це їхнє основне та найважливіше застосування. Клапан ефективно захищає котел від низькотемпературної корозії, підвищує його ККД та подовжує термін служби.
- Складних системах опалення з кількома контурами: Де необхідно незалежно регулювати температуру в різних частинах системи (наприклад, високотемпературний контур для радіаторів та низькотемпературний для теплої підлоги), що працюють від одного джерела тепла.
- Системах з буферними ємностями: Для оптимального управління потоками між котлом, буферною ємністю та споживачами тепла, покращуючи загальну ефективність системи.
Важливі аспекти при встановленні та експлуатації
- Сумісність із сервоприводом: Для автоматизації регулювання клапан має бути оснащений електричним сервоприводом. Для DN32 та Kvs 18 потрібен досить потужний та надійний привід. Переконайтеся, що клапан RMV04 сумісний з обраною моделлю приводу.
- Напрямок потоку: Критично важливо встановлювати клапан суворо за стрілками на корпусі, що вказують напрямок руху рідини. Неправильне встановлення призведе до некоректної роботи системи, неефективності та потенційних пошкоджень.
- Робочий тиск та температура: Завжди перевіряйте, що допустимі робочі параметри клапана (максимальний тиск і температура теплоносія) відповідають умовам вашої системи.
- Гідравлічний розрахунок: Вибір правильного Kvs та діаметра клапана має вирішальне значення для ефективності та стабільності системи. Для таких складних елементів настійно рекомендується проводити детальний гідравлічний розрахунок, щоб забезпечити оптимальне функціонування, уникнути проблем з циркуляцією, перепадом тиску або некоректним регулюванням.
Чотириходовий змішувальний клапан Termojet™ RMV04 DN32 1¼" ЗР, Kvs 18 — це високоефективне рішення для оптимізації роботи опалювальних систем, особливо тих, які використовують твердопаливні котли, забезпечуючи їх довговічність, безпеку та економічність.
