Опис
Цей пристрій виконує дві основні функції, що робить його незамінним у сучасних системах опалення:
1. Гідрострілка (гідравлічний розділювач)
Основне призначення гідрострілки — це гідравлічне узгодження між потоками теплоносія, що циркулює в первинному (котловому) та вторинному (опалювальному) контурах. Це особливо важливо, коли в системі працює кілька циркуляційних насосів з різною продуктивністю. Без гідрострілки насоси можуть створювати взаємний вплив, що призводить до некоректної роботи, зменшення ефективності та підвищеного зносу обладнання. Гідрострілка створює зону нульового перепаду тиску, дозволяючи кожному насосу працювати незалежно від інших.
Крім того, гідрострілка:
-
Захищає котел від теплового удару: У системах "теплої підлоги" або інших низькотемпературних контурах холодна зворотня вода може пошкодити теплообмінник котла. Гідрострілка змішує її з гарячим теплоносієм, запобігаючи різким перепадам температури.
-
Видаляє повітря: У верхній частині гідрострілки збираються бульбашки повітря, які автоматично видаляються через автоматичний повітряний клапан, запобігаючи завоздушуванню системи.
-
Осаджує шлам: У нижній частині гідрострілки, де швидкість потоку мінімальна, осідають частинки бруду та шламу, які потім легко видаляються через зливний кран. Це захищає насоси, теплообмінники та інші елементи від пошкоджень.

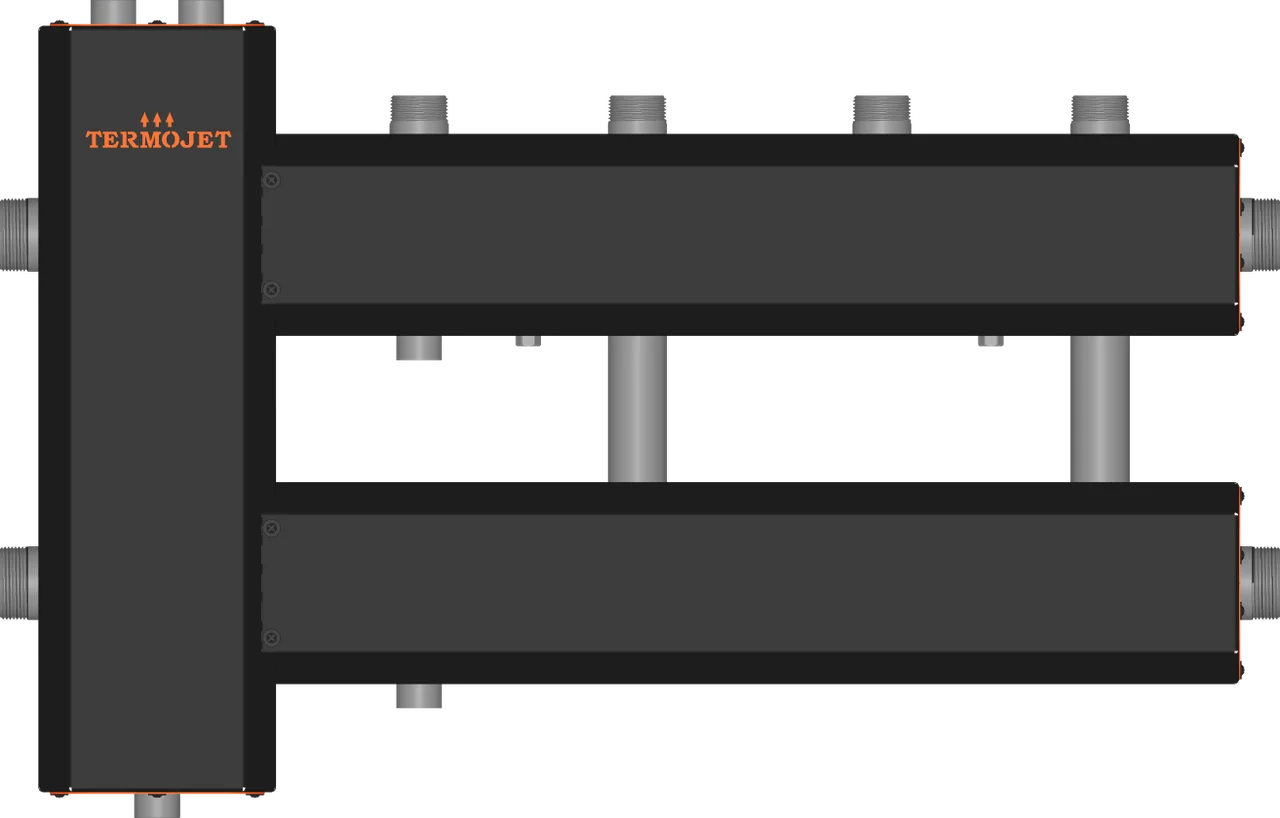

2. Розподільний колектор
Інтегрований у корпус гідрострілки колектор дозволяє акуратно та компактно підключити до трьох незалежних контурів опалення. Його особлива конфігурація 2 вгору + 1 вбік є ідеальним рішенням для монтажу в умовах обмеженого простору або для нестандартних схем розведення. Наприклад, два верхні виходи можна використати для насосних груп ("тепла підлога" та радіаторне опалення), а боковий вихід — для підключення контуру бойлера непрямого нагріву або іншого споживача, який потребує відводу вбік.

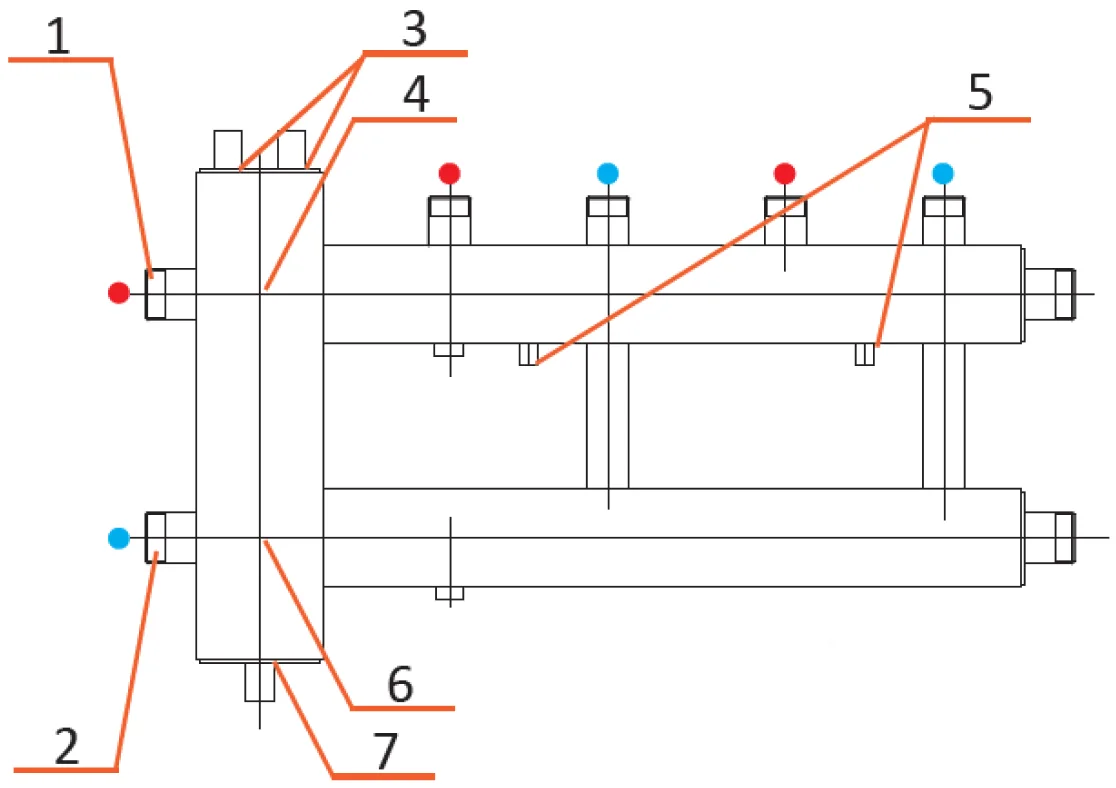

Міжосьова відстань
-
125 мм між верхніми виходами.
-
200 мм між верхнім та боковим виходом.
Максимальний робочий тиск: 12 бар
Максимальна робоча температура: 90°C
Максимальна витрата: 9,5 м³/год
Комплектація: Колектор-гідрострілка, теплоізоляційний кожух (для зменшення тепловтрат), кронштейни для настінного монтажу, автоматичний повітряний клапан, зливний кран і заглушки.
