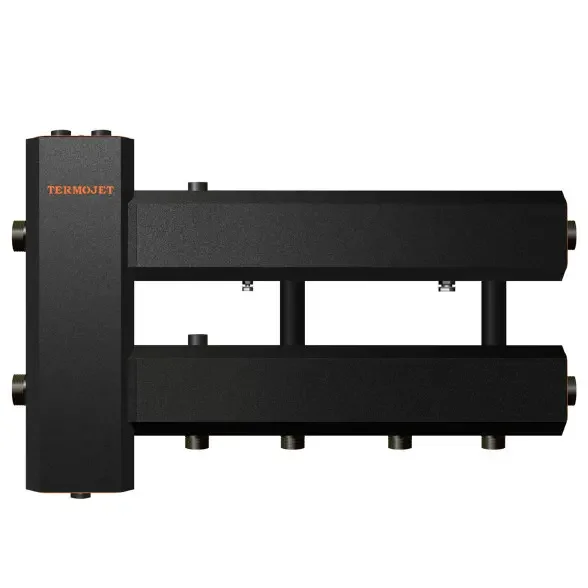

Опис
Основні функції та принцип роботи
Гідрострілка (гідравлічний роздільник):
Створює зону з низьким гідравлічним опором. Вона розв'язує контури котла і споживачів (радіаторів, теплої підлоги), дозволяючи насосу котла працювати в стабільному режимі, незалежно від роботи інших насосів. Це запобігає «конфліктам» між насосами, захищає котел від перепадів тиску та температурних «ударів», що продовжує термін його служби.
Розподільний колектор:
Являє собою горизонтальну балку з відводами для підключення насосних груп. Він рівномірно розподіляє теплоносій по всіх контурах системи. У цій моделі є 3 виходи:
-
2 виходи вгору зазвичай використовуються для високотемпературних контурів, таких як радіаторне опалення або бойлер непрямого нагріву.
-
1 вихід убік може бути призначений для низькотемпературного контуру, наприклад, для системи тепла підлога.
Параметри роботи
-
Максимальна робоча температура: до 110 °C.
-
Максимальний робочий тиск: до 10 бар.
-
Пропускна здатність (Kvs): до 6,35 м³/год.

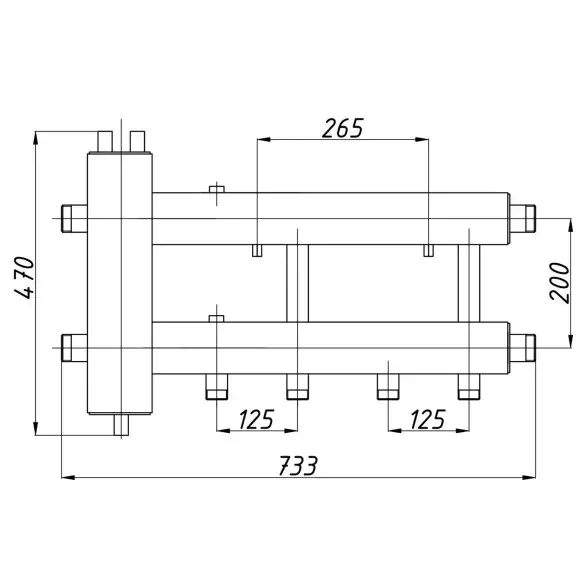

Розміри та підключення
-
Підключення до котла: 1¼" (дюйм).
-
Підключення контурів: 1" (дюйм).
-
Підключення для повітровивідника та зливного крана: ½" (дюйм).
-
Міжосьова відстань між виходами: близько 200 мм.
Особливості конструкції
-
Вбудований сепаратор повітря для автоматичного видалення повітря.
-
Вбудований шламоуловлювач для збору домішок.
-
Монтажні кріплення для настінного встановлення входять до комплекту.
