Опис
1. Гідрострілка (Гідравлічний розділювач)
Це ключовий компонент, що вирішує одну з найпоширеніших проблем у багатоконтурних системах — гідравлічне узгодження. Коли в системі працює кілька насосів з різною потужністю і продуктивністю, вони можуть впливати один на одного, створюючи зони надлишкового або недостатнього тиску. Гідрострілка запобігає цьому, розділяючи первинний (котловий) і вторинний (споживацький) контури.
Її основні завдання
-
Захист котла від "теплового удару": У системах з низькою температурою зворотньої лінії (наприклад, "тепла підлога") гідрострілка забезпечує постійну циркуляцію через котел, не дозволяючи холодній воді різко повертатися в нього.
-
Розділення потоків: Дозволяє кожному насосу працювати у своєму контурі, не впливаючи на роботу інших насосів або на циркуляцію в котлі. Це забезпечує стабільну та ефективну роботу всієї системи.
-
Видалення повітря та шламу: Гідрострілка служить для збору та видалення повітря, яке може потрапити в систему, а також для осідання шламу та бруду, що захищає насоси та інше обладнання від пошкоджень.

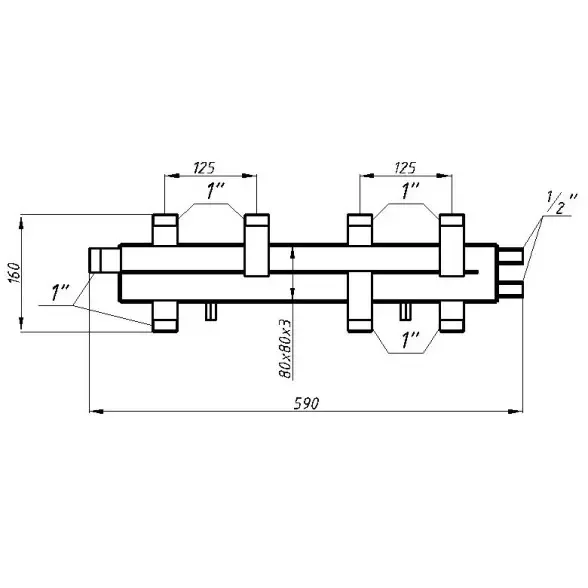

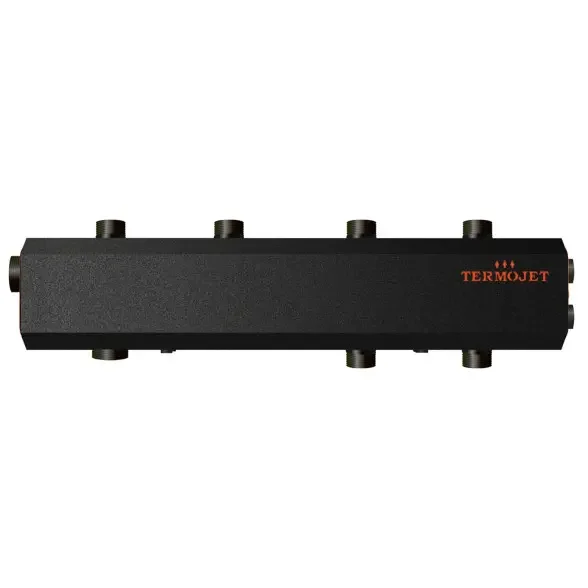

Інтегрований у корпус гідрострілки колектор дозволяє акуратно та компактно підключити до трьох окремих опалювальних контурів. Конфігурація 2 зверху + 1 знизу дає додаткову гнучкість:
-
Два верхні патрубки зазвичай використовуються для підключення насосних груп, наприклад, для високотемпературного (радіатори) та низькотемпературного ("тепла підлога") контурів.
-
Нижній патрубок може бути використаний для підключення контуру, що не потребує насоса (наприклад, контур бойлера), або як додаткова точка для зливу системи.
