Опис
Принцип роботи та призначення

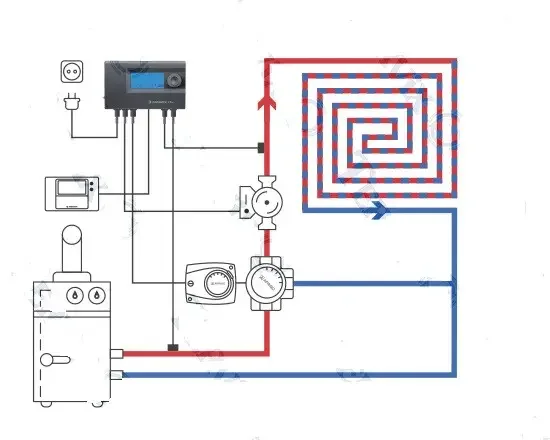

Змішувальні клапани використовуються в системах опалення для змішування гарячого теплоносія з котла з охолодженим теплоносієм, що повертається з системи. Це дозволяє подавати в опалювальні контури (радіатори, тепла підлога) воду заданої, стабільної температури, незалежно від температури котла.
Euroster 11M працює за принципом ПІД-регулювання (пропорційно-інтегрально-диференціальне) або схожого алгоритму, який дозволяє точно підтримувати температуру на виході з клапана. Він використовує:
- Датчик температури на виході з клапана (основний датчик): Встановлюється на трубопроводі, що подає теплоносій після змішувального клапана, і є основним для контролю температури.
- Датчик температури котла (опціонально, але рекомендовано): Допомагає контролювати температуру джерела тепла та захищати котел.
- Датчик температури повернення (опціонально): Може використовуватися для захисту котла від корозії, викликаної низькою температурою зворотної води.
Призначення
- Підтримка заданої температури в контурі: Забезпечує стабільну температуру, наприклад, у системі теплої підлоги (де потрібна низька температура) або радіаторів.
- Захист котла від низькотемпературної корозії: Завдяки контролю температури повернення, контролер може керувати клапаном таким чином, щоб у котел завжди поверталася вода з температурою вище "точки роси".
- Керування насосом ЦО/ГВП: Одночасно з клапаном, контролер може керувати одним насосом, який обслуговує відповідний контур.
Ключові функції та особливості
- Управління 3-х або 4-х ходовим клапаном: Контролер оснащений виходами для керування приводом клапана (відкриття/закриття), забезпечуючи точне позиціонування.
- Датчики температури: Підтримка декількох температурних датчиків для комплексного контролю (температура клапана, температура котла, температура повернення).
- Підтримка заданої температури: Користувач встановлює бажану температуру для контуру, і контролер підтримує її з високою точністю.
- Захист котла від низьких температур повернення: Це одна з найважливіших функцій, особливо для твердопаливних котлів. Контролер може бути налаштований так, щоб температура води, що повертається в котел, ніколи не опускалася нижче критичного рівня (наприклад, 50-55°C), що значно подовжує термін служби котла.
- Управління насосом ЦО/ГВП: Додатковий вихід для керування одним циркуляційним насосом, синхронізованим з роботою клапана.
- Настроюваний гістерезис: Дозволяє задати допустимі відхилення температури від встановленої, оптимізуючи роботу системи та зменшуючи знос приводу клапана.
- Функція "Антистоп" (Anti-Stop): Запобігає заклинюванню ротора насоса, вмикаючи його на короткий час кожні 14 днів.
- Функція "Антизамерзання" (Anti-Frost): Захищає систему від замерзання, вмикаючи насос та, можливо, відкриваючи клапан, якщо температура опускається нижче критичного рівня (наприклад, 5°C).
- Звукова сигналізація: Сповіщає про аварійні ситуації, такі як пошкодження датчиків або перевищення аварійних температур.

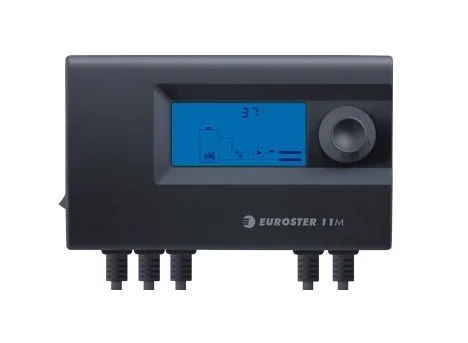

- РК-дисплей (LCD) з підсвічуванням: Інформативний дисплей забезпечує легке зчитування параметрів, зручну навігацію по меню та інтуїтивне налаштування.
- Ручний режим роботи: Можливість примусового керування клапаном (відкриття/закриття) та насосом.
- Висока якість та надійність: Продукція Euroster відома своєю довговічністю та стабільною роботою.
Переваги використання
- Точне регулювання температури: Забезпечує стабільну і задану температуру в контурах опалення, що підвищує комфорт.
- Захист обладнання: Захист котла від низькотемпературної корозії та захист насосів від заклинювання.
- Енергоефективність: Оптимізує роботу системи, знижуючи витрати палива та електроенергії за рахунок правильного розподілу тепла.
- Продовження терміну служби системи: Зменшує знос котла та насосів.
- Гнучкість: Можливість використання для різних контурів (радіатори, тепла підлога, ГВП).
Euroster 11M є відмінним рішенням для тих, хто прагне підвищити ефективність і комфорт своєї системи опалення, особливо у випадках, коли використовуються твердопаливні котли або де потрібен точний контроль температури в окремих контурах (наприклад, для теплої підлоги).
