Опис
Призначення та принцип роботи
Основне призначення контролера CS-77: Контролер CS-77 розроблений для одночасного та незалежного управління двома насосами, що робить його ідеальним для систем, де потрібне не тільки опалення, але й підігрів води для побутових потреб:
- Управління насосом Ц.О.: Вмикає/вимикає циркуляційний насос Ц.О. залежно від температури котла, забезпечуючи подачу тепла в опалювальну систему тільки тоді, коли це необхідно.
- Управління насосом ГВП: Вмикає/вимикає насос, що відповідає за нагрів води в бойлері непрямого нагріву або в накопичувальному водонагрівачі, підтримуючи задану температуру гарячої води.
Принцип роботи: Контролер CS-77 оснащений двома незалежними датчиками температури:

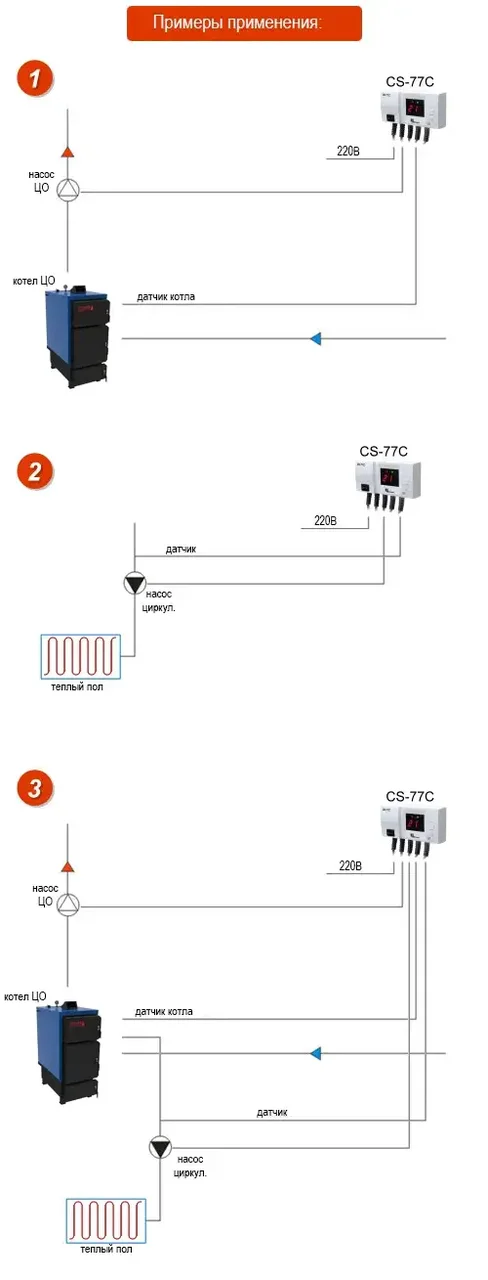

- Датчик 1 (для Ц.О.): Встановлюється на подаючій трубі або на корпусі котла Ц.О. Користувач задає порогову температуру ввімкнення/вимкнення насоса Ц.О.
- Датчик 2 (для ГВП): Встановлюється на бойлері непрямого нагріву або в накопичувальному водонагрівачі. Користувач задає мінімальну температуру котла, за якої дозволено нагрів ГВП, а також бажану температуру ГВП.
Логіка роботи Ц.О. насоса: Насос Ц.О. вмикається, коли температура котла досягає заданого значення, і вимикається, коли температура падає нижче цього значення (з урахуванням гістерезису).
Логіка роботи ГВП насоса: Насос ГВП зазвичай працює за пріоритетом ГВП або в паралельному режимі.
- Пріоритет ГВП: Якщо бойлер ГВП потребує нагріву (температура в бойлері нижча за задану для ГВП), контролер може спочатку ввімкнути насос ГВП, ігноруючи Ц.О. насос, доки ГВП не досягне потрібної температури. Після цього він переключиться на управління Ц.О. насосом.
- Паралельний режим: Обидва насоси можуть працювати одночасно, якщо умови для їх ввімкнення дотримані.
Ключові функції та особливості
- Управління двома насосами: Незалежне управління насосом Ц.О. та насосом ГВП.
- Два незалежні температурні датчики: Для точного контролю та управління обома контурами.
- Вибір режиму роботи ГВП: Можливість вибору пріоритету ГВП або паралельної роботи насосів.
- Регульовані пороги температури:
- Для Ц.О. насоса: діапазон налаштування температури ввімкнення (зазвичай від 25°C до 70°C/80°C).
- Для ГВП насоса: діапазон налаштування температури в бойлері (наприклад, від 20°C до 60°C).
- Мінімальна температура котла для активації ГВП.
- Функція "Антистоп" (Anty Stop): Автоматично вмикає кожен насос на короткий час (наприклад, на 15 секунд) кожні 10-15 днів, щоб запобігти "залипанню" ротора при тривалому простої, подовжуючи термін служби насосів.
- Функція "Антизамерзання" (Anty Freeze): Якщо температура теплоносія в системі Ц.О. (або ГВП) опускається нижче критичного значення (зазвичай 5°C), контролер автоматично вмикає відповідний насос, запобігаючи замерзанню води та пошкодженню системи.
- Звукова сигналізація (аварія): При досягненні критично високої температури (наприклад, 90°C або 95°C) у системі Ц.О. контролер активує звуковий сигнал, попереджаючи про можливий перегрів.

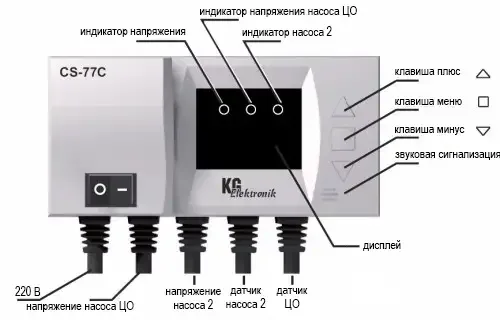

- Цифровий LED-дисплей: Яскравий та інформативний дисплей для зручного відображення поточних температур, режимів роботи та налаштувань.
- Гістерезис: Налаштовуваний або фіксований гістерезис (зазвичай 2°C) для кожного контуру, що забезпечує стабільну роботу без частих ввімкнень/вимкнень.
- Максимальне навантаження: Кожен вихід контролера зазвичай розрахований на навантаження до 100 Вт або до 180 Вт (важливо уточнювати для конкретної модифікації). Необхідно переконатися, що потужність підключених насосів не перевищує цей ліміт.
- Простота експлуатації: Інтуїтивно зрозуміле меню та кнопкове управління.
- Низьке енергоспоживання: Сам контролер споживає мінімальну кількість електроенергії (зазвичай менше 2 Вт).
Переваги використання KG Elektronik CS-77
- Комплексне управління: Об'єднує управління двома ключовими насосами в одній системі.
- Економія енергії: Оптимізація роботи насосів знижує експлуатаційні витрати.
- Збільшення терміну служби обладнання: Захисні функції запобігають передчасному зносу.
- Підвищення безпеки: Захист від перегріву та замерзання системи.
- Зручність: Автоматична робота, мінімум втручання користувача.
- Гнучкість налаштувань: Можливість адаптації до різних конфігурацій систем опалення та ГВП.
Комплектація

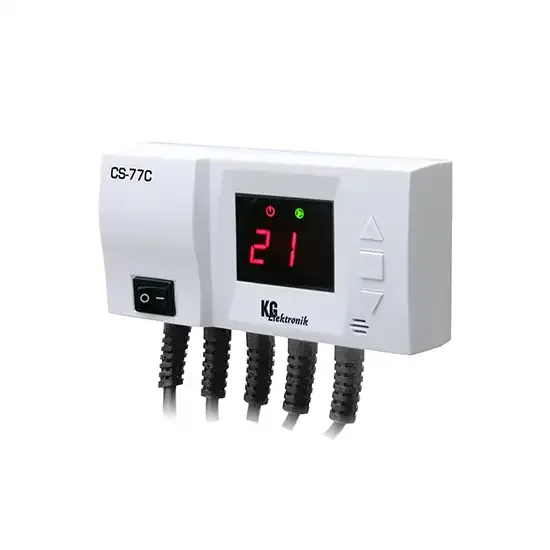

- Контролер KG Elektronik CS-77.
- датчики температури з кабелями.
- Інструкція з експлуатації.
Важливе зауваження: Встановлення та підключення контролера KG Elektronik CS-77 мають виконуватися виключно кваліфікованим фахівцем (електриком або монтажником опалювальних систем) у суворій відповідності до інструкції виробника та чинних норм електробезпеки. Перед підключенням необхідно переконатися, що потужність кожного з насосів, що підключаються, не перевищує максимально допустиме навантаження для відповідного виходу контролера.
