Опис
Основна відмінність ST-21 CWU полягає в його логіці роботи: він використовує два температурні датчики і керує насосом, ґрунтуючись на різниці температур між ними, а також на мінімальному порозі температури.

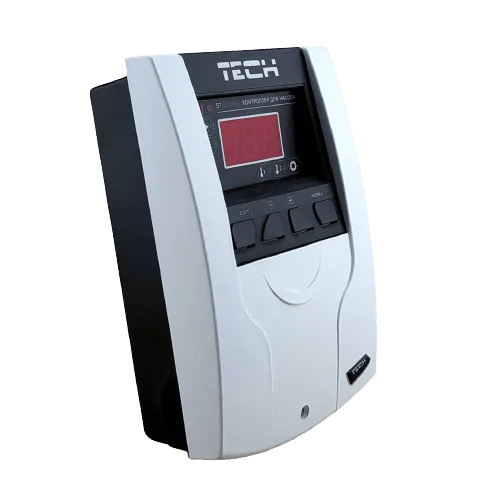

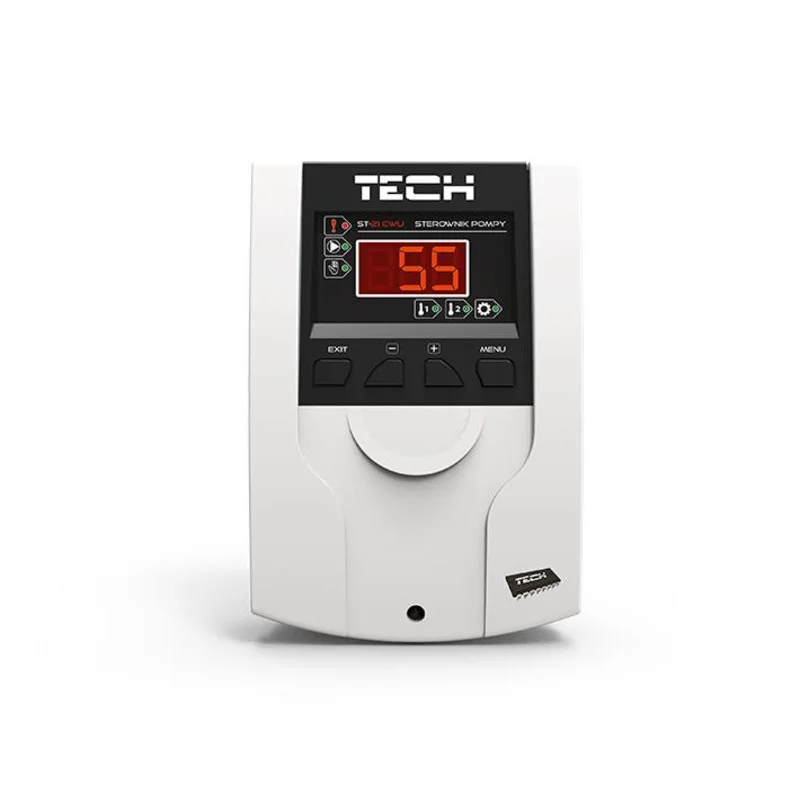

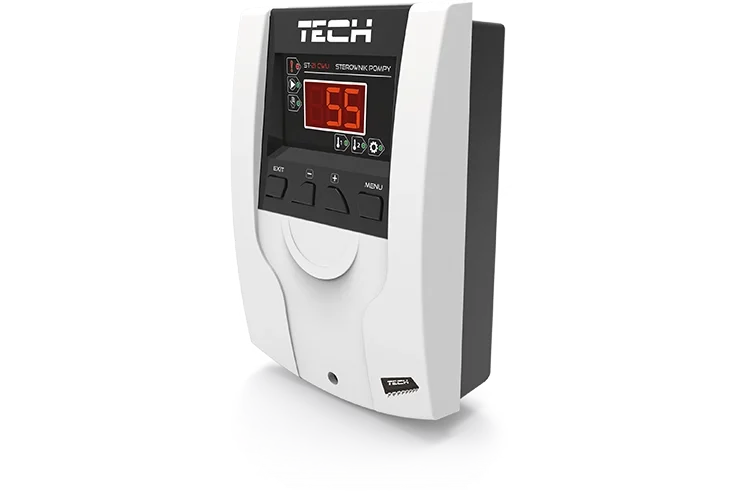

Tech ST-21 CWU – це інтелектуальний контролер, розроблений для ефективного управління циркуляційним насосом системи гарячого водопостачання. Його ключова функція полягає в оптимізації процесу нагріву води в бойлері (акумуляційному баку), забезпечуючи її швидке і економічне нагрівання.
Принцип роботи та призначення

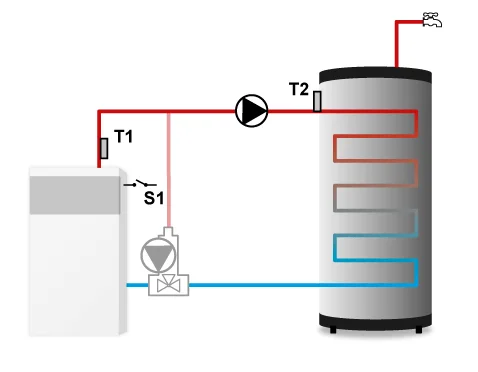

На відміну від контролерів ЦО, які реагують на одну температуру, ST-21 CWU працює з двома датчиками:
- Датчик T2: Встановлюється на виході з джерела тепла (наприклад, котла, що нагріває воду для ГВП).
- Датчик T1: Встановлюється в бойлері ГВП (акумуляційному баку).
Принцип дії
- Контролер вмикає насос ГВП, якщо різниця температур між джерелом тепла (T2) і бойлером (T1) перевищує задане значення (Δ), І при цьому температура джерела тепла (T2) є вищою за мінімальний поріг ввімкнення насоса.
- Приклад: T2 (котел) = 60°C, T1 (бойлер) = 30°C, Δ = 10°C. Якщо 60 - 30 = 30°C (що більше 10°C), насос увімкнеться, якщо T2 ≥ мінімальному порогу.
- Насос вимикається, коли:
- Температура джерела тепла (T2) стає нижчою або рівною температурі бойлера (T1) (T2 ≤ T1).
- Температура джерела тепла (T2) опускається нижче мінімального порогу ввімкнення насоса мінус фіксований гістерезис (наприклад, 2°C).
- Температура в бойлері (T1) досягає заданої користувачем температури ГВП.
Такий алгоритм запобігає непотрібній роботі насоса та небажаному охолодженню бойлера в періоди, коли температура джерела тепла нижча, ніж у бойлері, або недостатня для ефективного нагріву. Це дозволяє суттєво економити електроенергію та продовжувати термін служби насоса.
Ключові функції та особливості
- Два температурні датчики: Основна перевага, що дозволяє керувати насосом на основі різниці температур і мінімальних значень.
- Регулювання дельти (Δ) ввімкнення насоса: Можливість налаштування різниці температур (T2-T1), при якій насос буде вмикатися.
- Встановлення мінімального порогу ввімкнення насоса: Забезпечує роботу насоса тільки тоді, коли температура джерела тепла є достатньо високою для нагріву.
- Функція "Антистоп" (Anti-Stop): Запобігає заклинюванню ротора насоса під час тривалих періодів бездіяльності (наприклад, коли система ГВП не використовується). Автоматично вмикає насос на короткий час (близько 1 хвилини) кожні 10-14 днів.
- Функція "Антизамерзання" (Anti-Frost): Захист системи ГВП від замерзання. Якщо температура одного з датчиків (котла або бойлера) опускається нижче критичного порогу (зазвичай 6°C), контролер вмикає насос на постійну роботу. Вимикається, коли температура піднімається вище (наприклад, до 7°C).
- LED-дисплей: Відображення поточної температури та спрощення налаштування параметрів. Хоча це не РК-дисплей, як у більш просунутих моделей, він є функціональним.
- Звукова сигналізація: Сповіщення про аварійні ситуації, такі як пошкодження датчика або перевищення максимально допустимої температури.
- Ручний режим роботи: Дозволяє примусово ввімкнути або вимкнути насос для тестування або обслуговування.
- Висока якість виконання: Корпус контролера виготовлений з матеріалів, стійких до високих і низьких температур.
Переваги використання
- Оптимізація нагріву ГВП: Забезпечує швидкий та ефективний нагрів води, уникаючи зайвих витрат енергії.
- Економія електроенергії: Насос працює лише тоді, коли є достатня різниця температур для ефективного нагріву, що значно скорочує споживання електрики.
- Продовження терміну служби насоса: Зменшення непотрібних циклів роботи насоса зменшує його знос.
- Захист системи ГВП: Функції "Антистоп" та "Антизамерзання" захищають насос і трубопроводи від поломок.
- Запобігання охолодженню бойлера: Насос не вмикається, якщо джерело тепла холодніше за бойлер, що запобігає втратам тепла з бойлера.
Tech ST-21 CWU є ідеальним рішенням для автоматизації процесу нагріву гарячої води в будинку, особливо в системах, де ГВП нагрівається від котла або іншого джерела тепла, і де потрібен точний контроль на основі різниці температур.
