Опис
Принцип роботи та призначення
Основне завдання Tech I-1 — підтримувати задану температуру теплоносія в певному опалювальному контурі, змінюючи її залежно від температури зовнішнього повітря. Це досягається шляхом точного позиціонування змішувального клапана, який змішує гарячу воду з котла з охолодженою водою зі зворотної лінії.

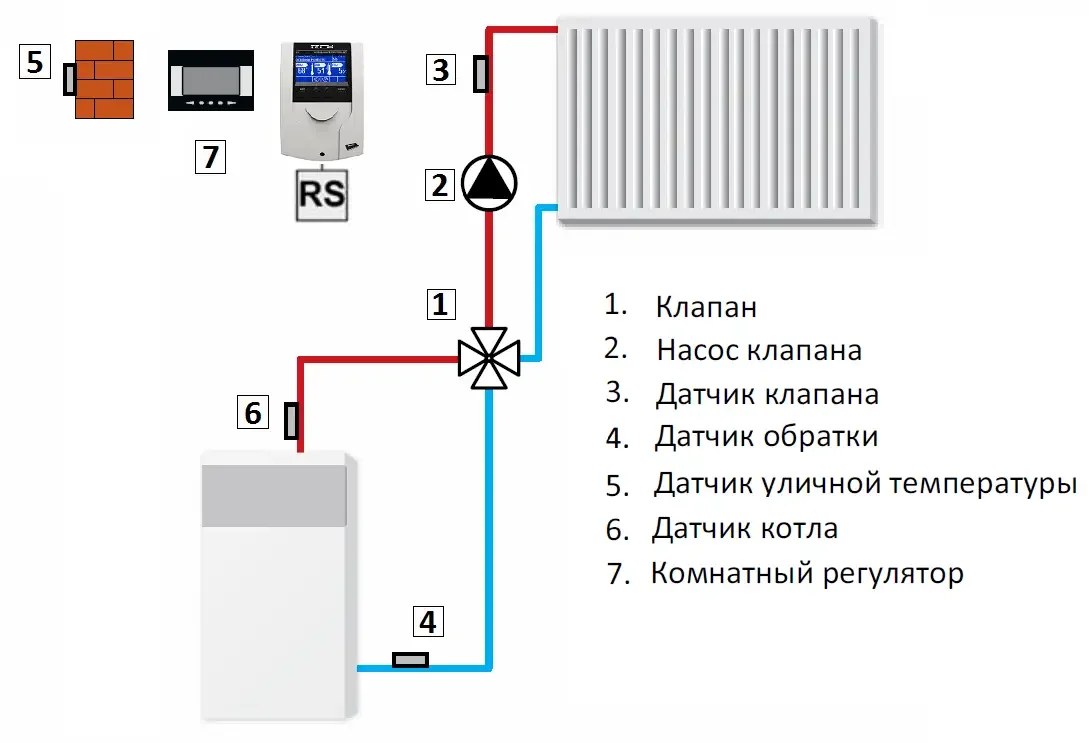

Для реалізації погодозалежного регулювання контролер використовує:
- Датчик зовнішньої температури: Цей датчик є ключовим. На основі його показів контролер автоматично коригує температуру теплоносія, що подається, згідно з обраною опалювальною кривою.
- Важливо: У деяких версіях Tech I-1 датчик зовнішньої температури може бути вбудованим (якщо це кімнатний контролер із функцією погодозалежності) або, що частіше, бути зовнішнім датчиком, що підключається до контролера.
- Датчик температури подачі контуру (або клапана): Встановлюється після змішувального клапана та вимірює фактичну температуру води, що надходить до опалювального контуру.
Призначення Tech I-1
- Підтримання стабільної температури в контурі: Забезпечує комфортну температуру в опалювальному приміщенні або зоні, незалежно від коливань зовнішньої температури.
- Економія енергії: Автоматична адаптація температури теплоносія до погодних умов запобігає перегріву системи в теплу погоду та недогріву в холодну, що значно знижує споживання палива.
- Захист котла від низькотемпературної корозії: При правильному налаштуванні та підключенні контролер може керувати клапаном таким чином, щоб забезпечити повернення теплоносія в котел з температурою вище точки роси, подовжуючи термін служби котла.
- Збільшення терміну служби обладнання: Оптимізація роботи клапана та насоса (якщо він керується контролером) знижує їх знос.
Ключові функції та особливості
- Керування 3-х або 4-х ходовим клапаном: Точне позиціонування приводу клапана для регулювання температури теплоносія в контурі.
- Погодозалежне регулювання: Автоматична корекція температури теплоносія, що подається, залежно від температури зовнішнього повітря. Користувач вибирає одну з кількох опалювальних кривих, які визначають цю залежність.
- Можливість підключення кімнатного термостата: Для додаткової оптимізації роботи системи за температурою в приміщенні. Кімнатний термостат може вносити корективи в роботу погодозалежного регулювання, забезпечуючи ще більший комфорт та економію.
- Два температурні датчики: Зазвичай це датчик зовнішньої температури (або вбудований кімнатний датчик з функцією зовнішнього) та датчик температури контуру після клапана.
- Настроюваний гістерезис: Дозволяє задати допустимі відхилення температури від встановленої, що впливає на частоту роботи приводу клапана та насоса, оптимізуючи їх знос.
- Функція "Антистоп" (Anti-Stop): Запобігає заклинюванню приводу клапана (і, можливо, насоса, якщо він підключений до контролера) під час тривалих періодів бездіяльності. Раз на 10-14 днів контролер автоматично активує їх на короткий час.
- Функція "Антизамерзання" (Anti-Frost): Активується, якщо температура теплоносія в контрольованому контурі падає нижче критичного порогу (зазвичай 5-8°C). Контролер вмикає привід клапана для запобігання замерзанню системи.

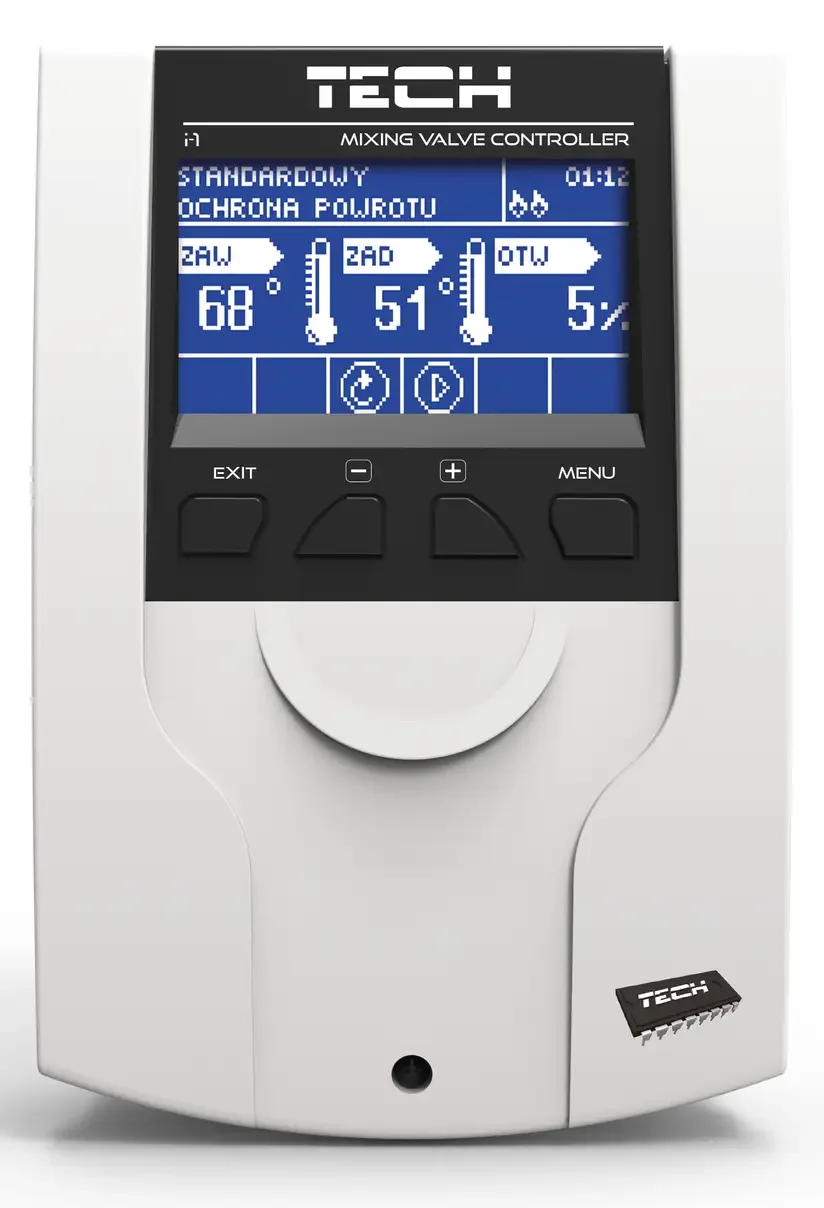

- РК-дисплей (LCD): Простий та інтуїтивно зрозумілий дисплей для відображення поточних параметрів та зручного налаштування.
- Звукова сигналізація: Сповіщає про несправності (наприклад, пошкодження датчиків) або перевищення аварійних температур.
- Ручний режим роботи: Дозволяє примусово керувати приводом клапана (відкрити/закрити) для тестування або обслуговування.
- Компактний розмір: Зручний для монтажу в обмеженому просторі.
- Надійність: Продукція Tech Controllers зарекомендувала себе як надійне обладнання для систем опалення.
Переваги використання
- Оптимальний комфорт: Автоматично підтримує бажану температуру в приміщенні, реагуючи на зміни погоди.
- Енергоефективність: Значно знижує витрату палива та електроенергії за рахунок інтелектуального керування.
- Продовження терміну служби обладнання: Захисні функції запобігають передчасному зносу.
- Простота використання: Інтуїтивний інтерфейс робить налаштування та експлуатацію легкою.
- Універсальність: Підходить для різних типів змішувальних клапанів та опалювальних контурів.
Tech I-1 із погодозалежним датчиком є чудовим вибором для тих, хто шукає надійний, енергоефективний та простий у використанні контролер для автоматизації одного опалювального контуру зі змішувальним клапаном, що забезпечує комфорт та економію за рахунок адаптації до зовнішньої температури.
