Опис
Цей процес відбувається за допомогою 3-ходового змішувального клапана, який має три порти:
-
Вхід від котла (гарячий).
-
Вхід з системи (охолоджений, "обратка").
-
Вихід на контур споживання.
Завдяки вбудованому байпасу (обвідному каналу), частина гарячого теплоносія може направлятися безпосередньо в клапан, що забезпечує стабільну роботу і точне регулювання.

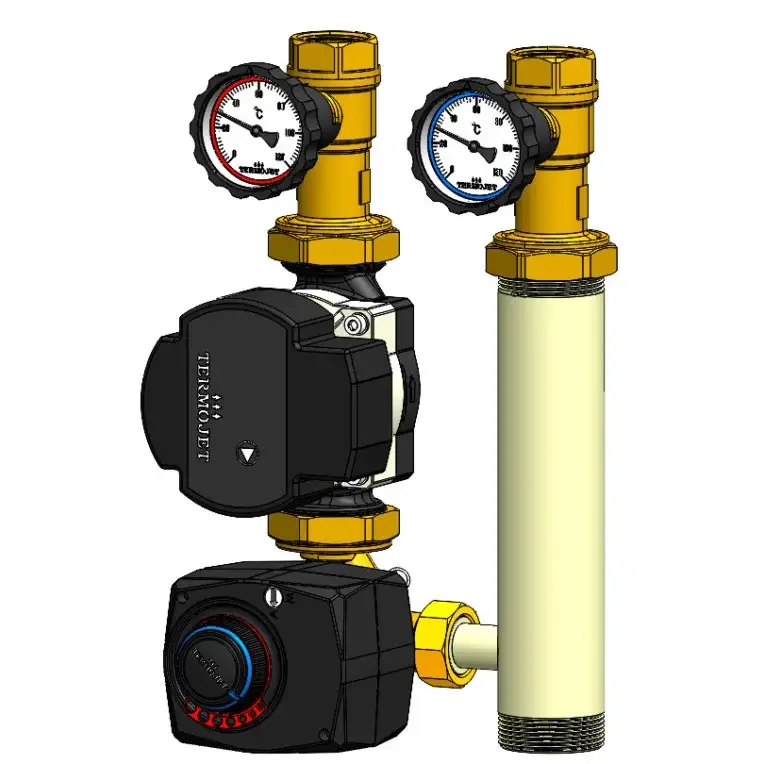

Серцем системи є сервопривід Termojet™ AQUA 401-3-230-120, який відповідає за автоматичне управління клапаном. Він отримує сигнал від зовнішнього контролера (наприклад, кімнатного термостата або автоматики котла) і повертає шток клапана на потрібний кут, щоб змішати рідини в необхідних пропорціях.
Ключові особливості
-
Автоматизація: Завдяки сервоприводу, група може працювати повністю автономно. Це дозволяє підтримувати комфортну температуру без ручного втручання.
-
Точне регулювання: Час повороту сервоприводу (120 секунд на 90°) є достатньо довгим для плавного і точного регулювання, що виключає різкі перепади температури в системі.
-

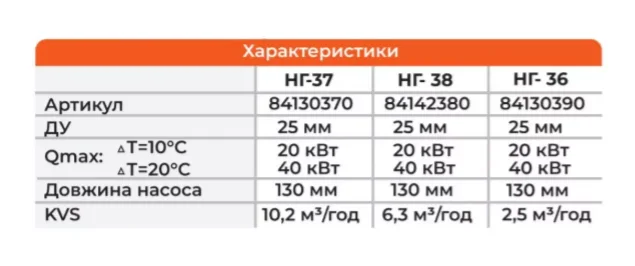

Висока потужність: З KVS=6,3 м³/год, ця насосна група здатна забезпечити потужність до 40 кВт, що дозволяє використовувати її для обігріву значних площ, наприклад, кількох контурів теплої підлоги або великих радіаторних систем.
-
Трипозиційне управління (SPDT): Цей тип управління забезпечує надійну роботу, оскільки сервопривід може рухатися в обидва боки і фіксуватися в будь-якому положенні, точно реагуючи на команди контролера.
Цю насосну групу найчастіше використовують для:
-
Систем "теплої підлоги": Для захисту труб від перегріву та підтримки комфортної температури покриття.
-
Захисту котла від низькотемпературної корозії: Підмішуючи гарячу воду в зворотний контур, група запобігає утворенню конденсату на теплообміннику котла.
-
Змішувальних контурів: Для розділення системи опалення на кілька зон з різними температурними режимами (наприклад, радіатори на 60°C і тепла підлога на 40°C).
-
Комплектації з твердопаливними котлами: Для стабілізації температури та захисту котла.
Зверніть увагу: Відсутність ізоляції та насоса дає вам гнучкість у виборі компонентів, що відповідають конкретним потребам вашої системи, але вимагає їх додаткової покупки.
