Опис
Принцип роботи та підключення

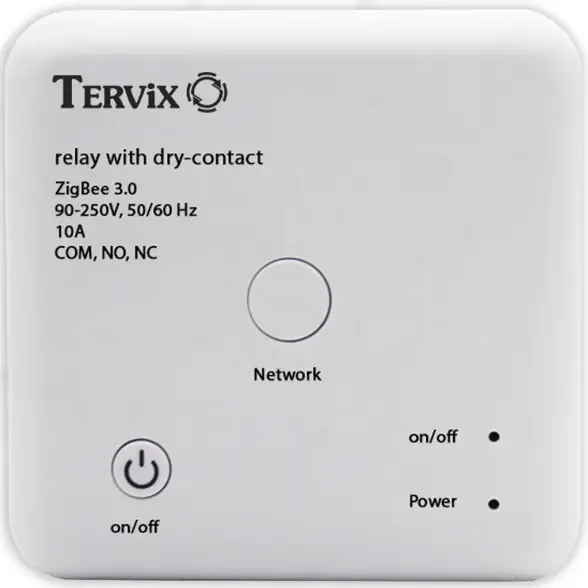

Розумний перемикач Tervix Pro Line ZigBee Dry Contact On/Off підключається до мережі 220В для свого власного живлення. Його вихідні клеми (як правило, NO/COM) підключаються безпосередньо до керуючих клем зовнішнього пристрою, який вимагає "сухого контакту".
Наприклад, для керування газовим котлом:
- Живлення реле: Підключіть фазу (L) та нейтраль (N) від 220В до відповідних вхідних клем реле (Input L/N).
- Керування котлом: Клеми NO (нормально відкритий) та COM (спільний) на виході перемикача підключіть до клем для кімнатного термостата на котлі. Коли реле отримає команду "увімкнути", воно замкне ці контакти, імітуючи роботу термостата та вмикаючи котел. При команді "вимкнути" контакти розімкнуться, вимикаючи котел.
Цей розумний перемикач є незамінним інструментом для інтеграції в систему розумного дому широкого спектру обладнання, яке керується не безпосередньо подачею напруги, а замиканням/розмиканням керуючих кіл.
