Опис
Склад та принцип роботи вузла Laddomat 21-100:

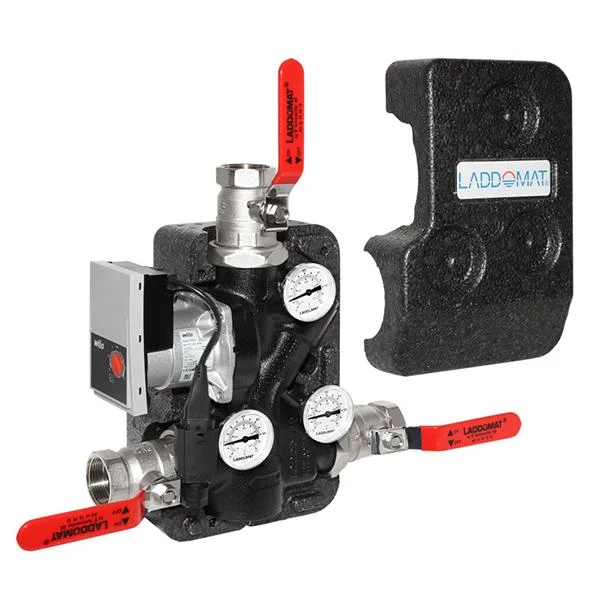

Термосмішувальний вузол Laddomat 21-100 є комплексним пристроєм, що включає:
- Високоефективний циркуляційний насос Wilo Para: Забезпечує примусову циркуляцію теплоносія, що є основою для стабільної роботи котла.
- Термосмішувальний клапан: Головний елемент, який регулює температуру зворотної лінії котла. Всередині нього знаходиться термоелемент з певною температурою відкриття.
- Зворотний клапан: Запобігає зворотному потоку води при зупинці насоса або відключенні електроенергії, забезпечуючи гравітаційну циркуляцію (самоплив) в аварійних ситуаціях.
- Кульові крани (відсічні клапани): Дозволяють ізолювати вузол для обслуговування або ремонту без зливу всієї системи.
- Термометри: Зазвичай розташовані на подачі та зворотній лінії для візуального контролю температури.
- Утеплення: Якісна теплоізоляція корпусу вузла для мінімізації тепловтрат.
Принцип роботи
- На старті (холодний котел): Насос Wilo Para починає працювати. Термосмішувальний клапан повністю закритий для холодної води з основної системи опалення ("обратки"). Весь потік теплоносія направляється по малому контуру (байпас), циркулюючи тільки між котлом і вузлом. Це дозволяє котлу швидко та ефективно прогрітися до робочої температури (наприклад, до 70-80°C), запобігаючи утворенню конденсату та термічному шоку теплообмінника.
- Прогрів котла: Як тільки температура води в малому контурі досягає встановленого значення термоелемента (наприклад, 72°C), термоелемент починає розширюватися і плавно відкривати проток для холодної води з основної системи опалення.
- Змішування та заряджання бака: Клапан починає поступово змішувати гарячу воду з котла з більш холодною водою зі зворотного контуру системи опалення (і/або акумулюючого бака). Це забезпечує постійну подачу в котел води з температурою не нижче встановленої термоелементом. Гаряча вода з виходу котла при цьому направляється в акумулюючий бак або в систему опалення.
- Повний робочий режим: Коли котел та акумулюючий бак повністю прогріті, клапан може бути повністю відкритий, дозволяючи всій обратці проходити через вузол, підтримуючи задану температуру на вході в котел.
Області застосування:
Термосмішувальний вузол Termoventiler Laddomat 21-100 DN32 ВВВ з насосом Wilo Para є необхідним компонентом для:
- Систем опалення з потужними твердопаливними котлами (до 100 кВт): Особливо для котлів на дровах, вугіллі, пелетах та брикетах.
- Систем з акумулюючими баками: Забезпечує оптимальне та швидке пошарове заповнення акумулюючої ємності гарячою водою та її ефективне розвантаження.
- Систем, де потрібен максимальний захист котла від низькотемпературної корозії, підвищення його ККД та подовження терміну служби.
Переваги використання:
- Комплексне та готове рішення: Спрощує монтаж, скорочує час встановлення та знижує ризик помилок.
- Надійний захист котла: Ключова перевага — запобігає утворенню конденсату та низькотемпературній корозії, що значно подовжує термін служби твердопаливного котла та знижує витрати на його обслуговування.
- Підвищення ККД котла: Забезпечує роботу котла в оптимальному температурному режимі, сприяючи більш повному згорянню палива та зниженню його витрати.
- Енергоефективність: Насос Wilo Para забезпечує економію електроенергії завдяки своїй ефективності та можливості регулювання.
- Мінімізація утворення сажі та смол: Захист від конденсату зменшує кількість шкідливих відкладень на стінках котла та димоходу.
- Автоматична робота: Повністю автономне функціонування без необхідності ручного керування.
- Висока якість: Компоненти від провідних європейських виробників (Termoventiler, Wilo) гарантують надійність та довговічність.
- Можливість гравітаційної циркуляції: Вбудований зворотний клапан дозволяє здійснювати самоплив при відключенні електрики, забезпечуючи аварійне охолодження котла.
Встановлення термосмішувального вузла Termoventiler Laddomat 21-100 DN32 ВВВ з насосом Wilo Para є стратегічною інвестицією в довгострокову, безпечну та максимально ефективну роботу вашої системи опалення з твердопаливним котлом.
